Карактеристике и употреба кугличних лежајева са дубоким жлебом, кугличних лежајева са угаоним контактом и потисних кугличних лежајева

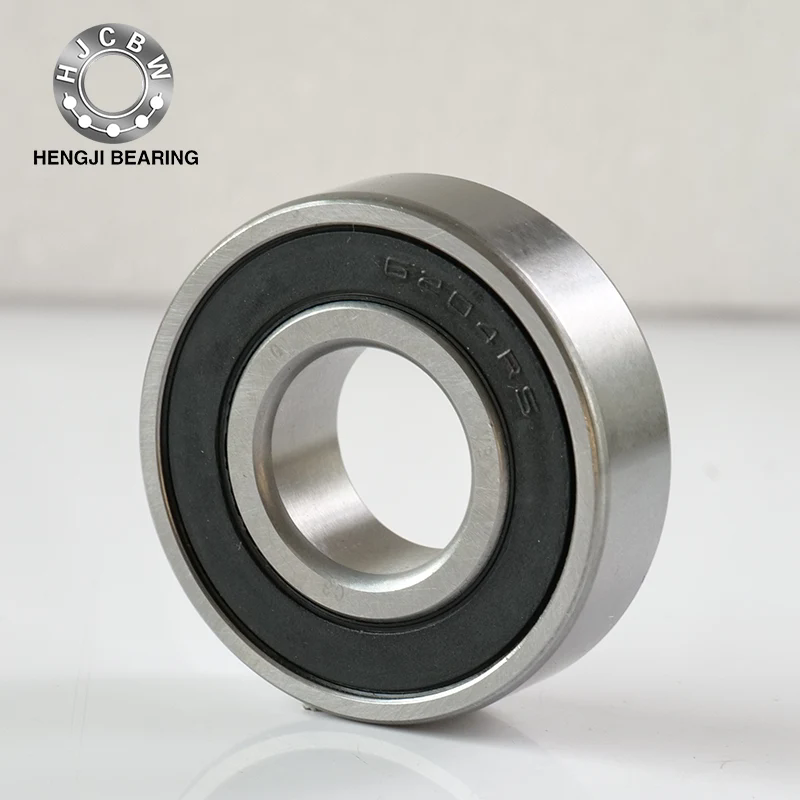

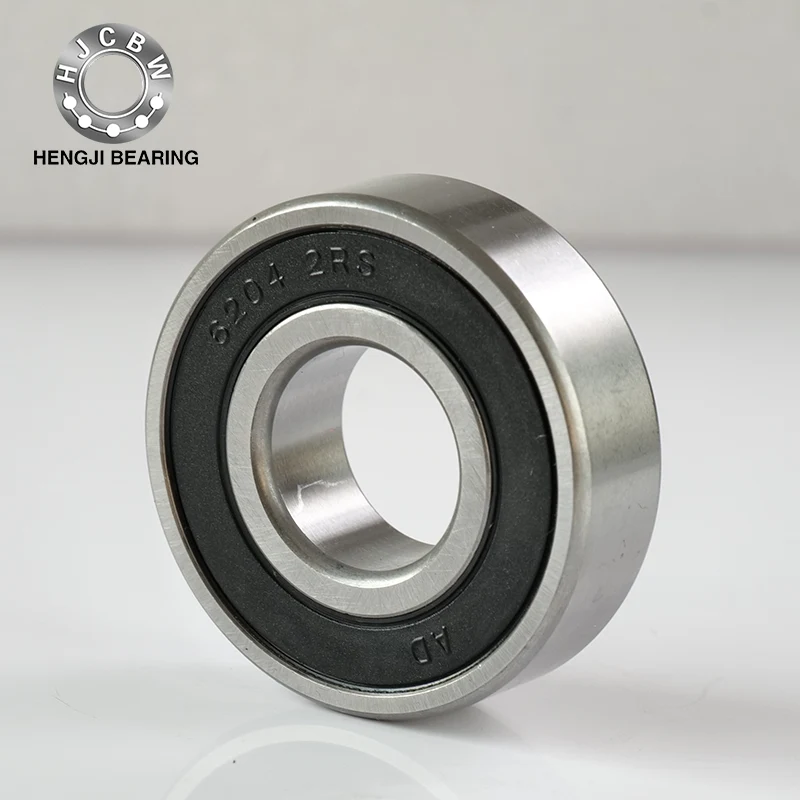

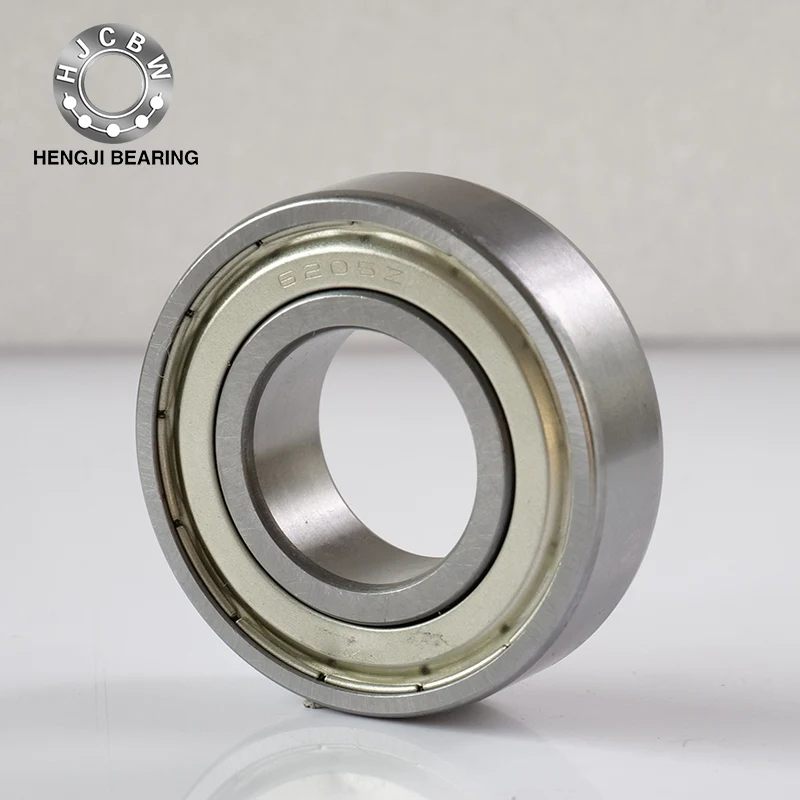

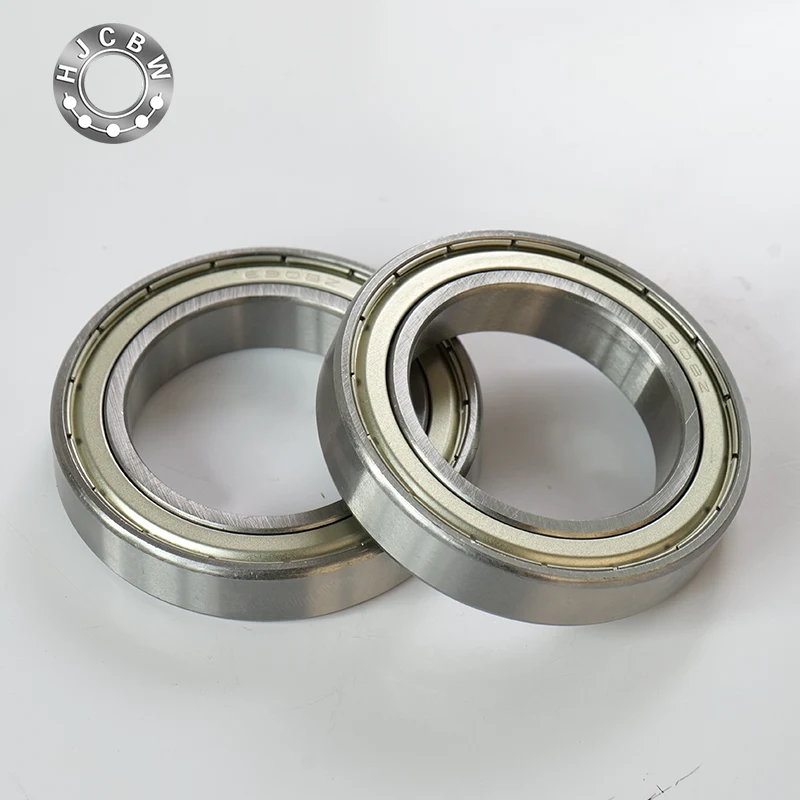

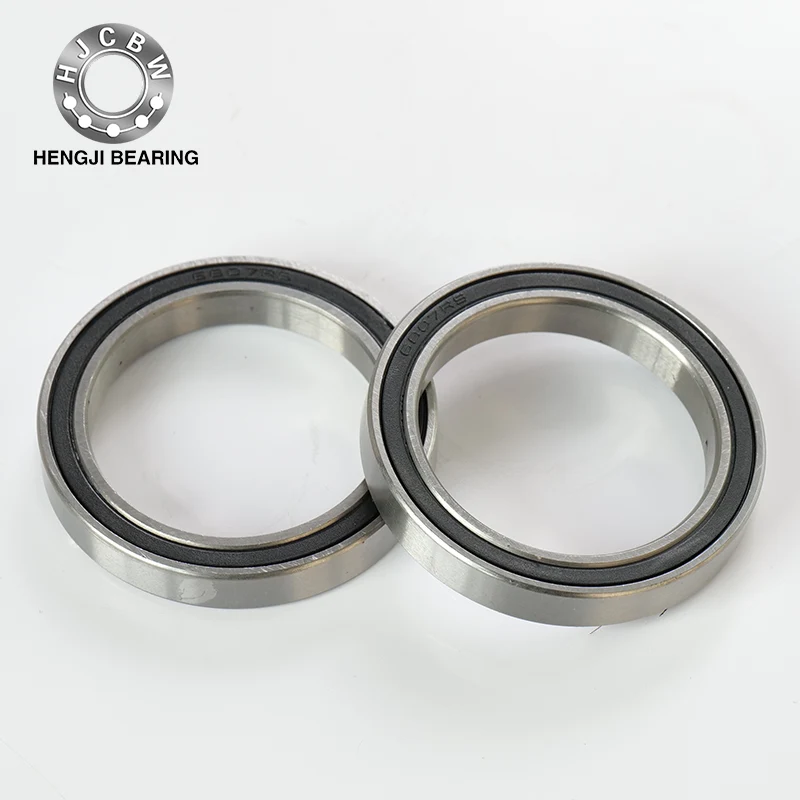

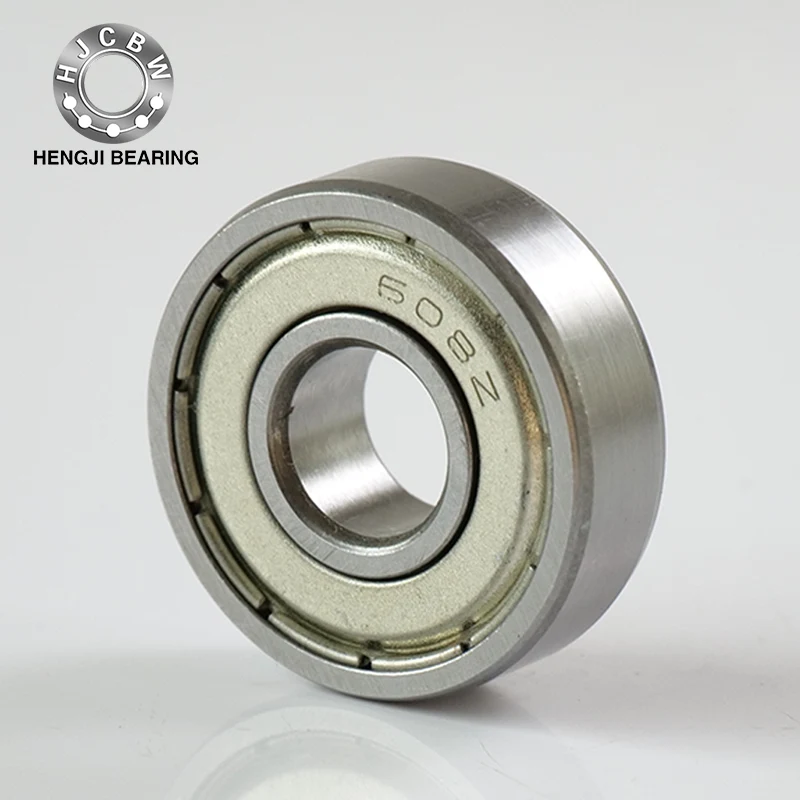

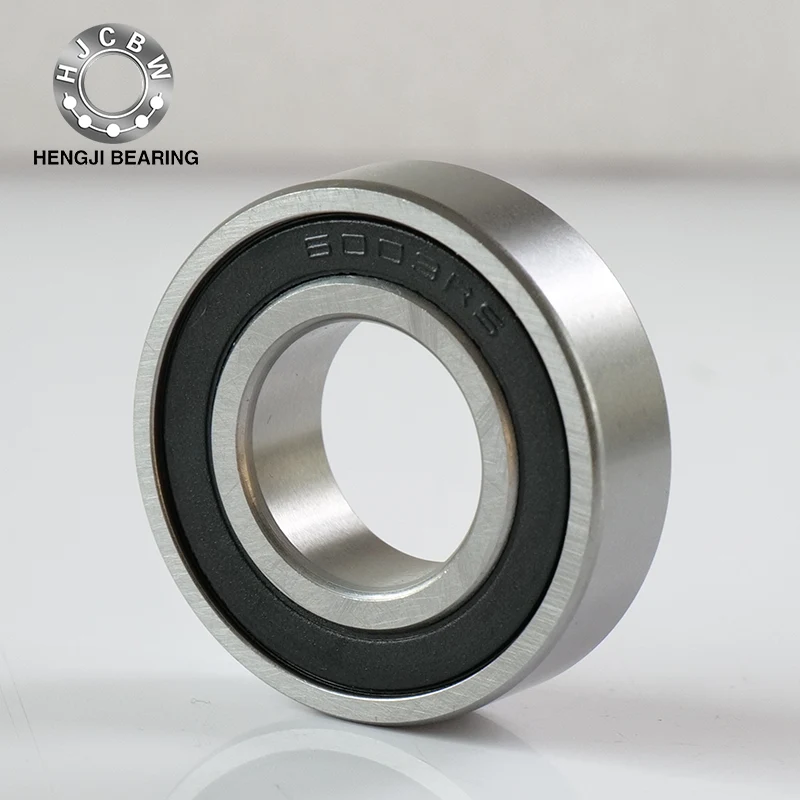

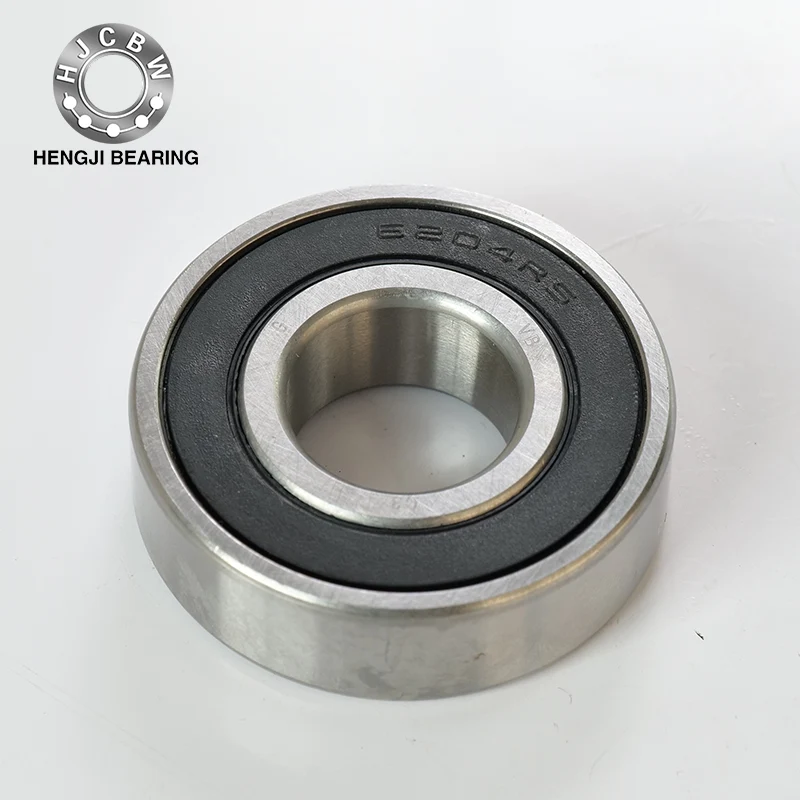

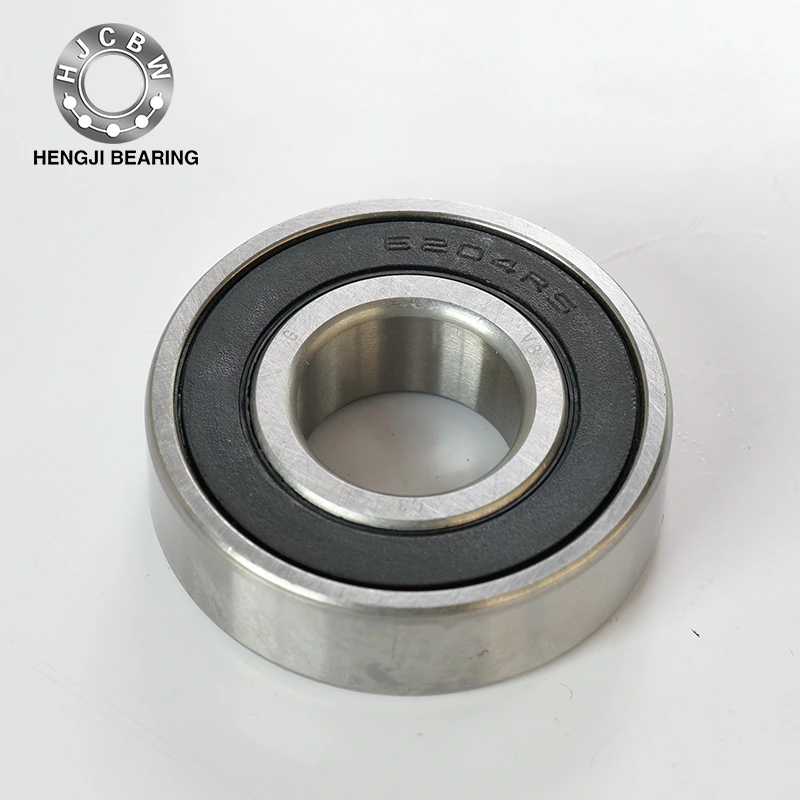

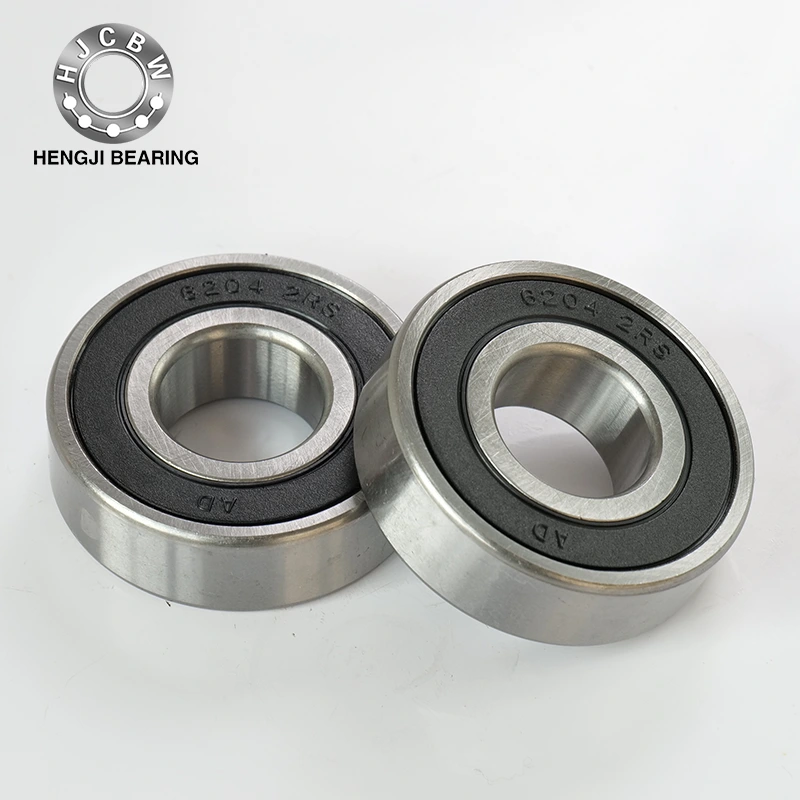

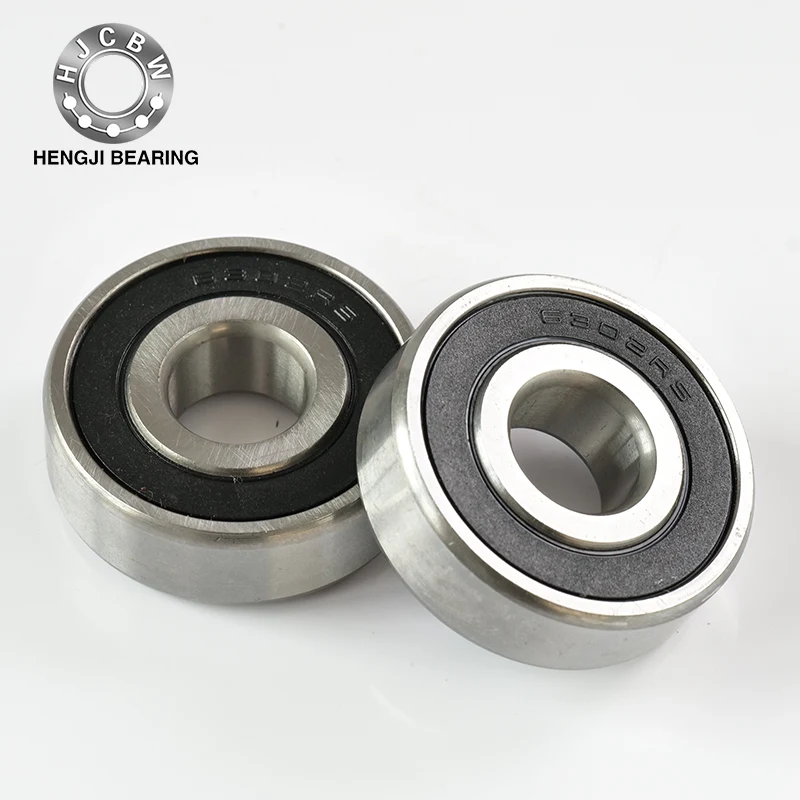

Куглични лежајеви са дубоким жљебовима

Карактеристике:Куглични лежајеви са дубоким жљебовимасу репрезентативни котрљајни лежајеви са широким спектром употребе. Они могу да издрже радијална оптерећења и двосмерна аксијална оптерећења и погодни су за апликације које захтевају ниску буку, велику брзину ротације и ниске вибрације. Затворени лежајеви са челичним поклопцима за прашину или гуменим заптивкама су претходно напуњени одговарајућом количином масти. Лежајеви са причврсним прстеновима или прирубницама на спољним прстеновима се лако аксијално лоцирају и уграђују у кућиште. Димензије лежајева високог оптерећења су исте као код стандардних лежајева, али на унутрашњем и спољашњем прстену постоји жлеб за пуњење, што повећава број куглица и називно оптерећење.

Углавном применљиви кавези: челични кавези за штанцање (таласни облик, у облику круне...једноредни; у облику слова С...дворедни), кавези од легуре бакра или фенолне смоле, кавези од синтетичке смоле.

Главна употреба: Аутомобили: задњи точкови, мењачи и компоненте електричних уређаја.

Електрични: мотори опште намене, кућни апарати.

Остало: инструменти, мотори са унутрашњим сагоревањем, грађевинске машине, железничка возила, машине за утовар и истовар, пољопривредне машине, разне индустријске машине.

Куглични лежајеви са угаоним контактом

Карактеристике: Постоји контактни угао између прстена и лопте. Стандардни контактни углови су 15°, 30° и 40°. Што је мањи контактни угао, то је погодније за велику брзину ротације. Што је већи контактни угао, већа је аксијална носивост. Једноредни лежајеви могу издржати радијална оптерећења и једносмерна аксијална оптерећења. ДБ комбинација, ДФ комбинација и дворедни лежајеви могу издржати радијална оптерећења и двосмерна аксијална оптерећења. ДТ комбинација је погодна за случајеве где је једносмерно аксијално оптерећење велико и називно оптерећење једног лежаја није довољно. Лежајеви типа АЦХ велике брзине имају мали пречник куглице и велики број куглица. Углавном се користе у вретенима машина алатки. Куглични лежајеви са угаоним контактом су погодни за брзу и прецизну ротацију. Структура је да два једноредна угаона контактна куглична лежаја комбинована на задњој страни деле унутрашњи и спољашњи прстен, који могу да издрже радијална оптерећења и двосмерна аксијална оптерећења. Постоје и заптивени типови без жлебних лежајева за пуњење.

Углавном применљиви кавези: кавези за штанцање челичне плоче (у облику посуде...једноредни; у облику слова С, у облику круне...дворедни), кавези од легуре бакра или фенолне смоле, кавези од синтетичке смоле.

Главна употреба: један ред: вретена алатних машина, високофреквентни мотори, гасне турбине, центрифугални сепаратори, предњи точкови малих аутомобила, осовине диференцијала.

Дворедни: пумпе за уље, Роотс дуваљке, ваздушни компресори, разни мењачи, пумпе за убризгавање горива, машине за штампање.

Потисни куглични лежајеви

Карактеристике: Састоји се од прстена за трчање у облику подлошке са стазом за трчање, лоптом и склопом кавеза. Прстен на стази клизања који одговара осовини назива се прстен осовине, а прстен на стази који одговара кућишту назива се прстен седишта. За двосмерне лежајеве, средњи прстен је усклађен са осовином. Једносмерни лежај може да издржи једносмерна аксијална оптерећења, а двосмерни лежај може да издржи двосмерна аксијална оптерећења (ни један не може да издржи радијална оптерећења).

Углавном применљиви кавези: кавези за штанцање челичне плоче, кавези од легуре бакра или фенолне смоле, кавези од синтетичке смоле.

Главна употреба: аутомобилске игле за управљање, вретена алатних машина.
